Mcf
参考论文：Performance Characterization of SPEC CPU2006 Benchmarks on Intel Core 2 Duo Processor
在考虑的
cpu2006 和 cpu2000 基准测试集中，平均每 1000 条指令的 L1D 缓存未命中次数分别为 22.5 和 27。在 CPU2000 和 CPU2006 基准测试中，mcf 基准测试具有最高的每 1000 条指 令的 L1 缓存未命中次数。这是其 IPC 低的重要原因之一。
Mcf 是一个用 C 语言编写的内存密集型整数基准测试。使用 Intel(R) VTune(TM) 性能分析器 8.0.1 进行代码分析显示， 负责对各种处理器单元施加压力的关键函数是 primal_bea_mpp 和 refresh_potential。Primal_bea_mpp（72.6%）和 refresh_potential（12.8%）共同负责了 85% 的整体 L1 数据缓存未命中事件。

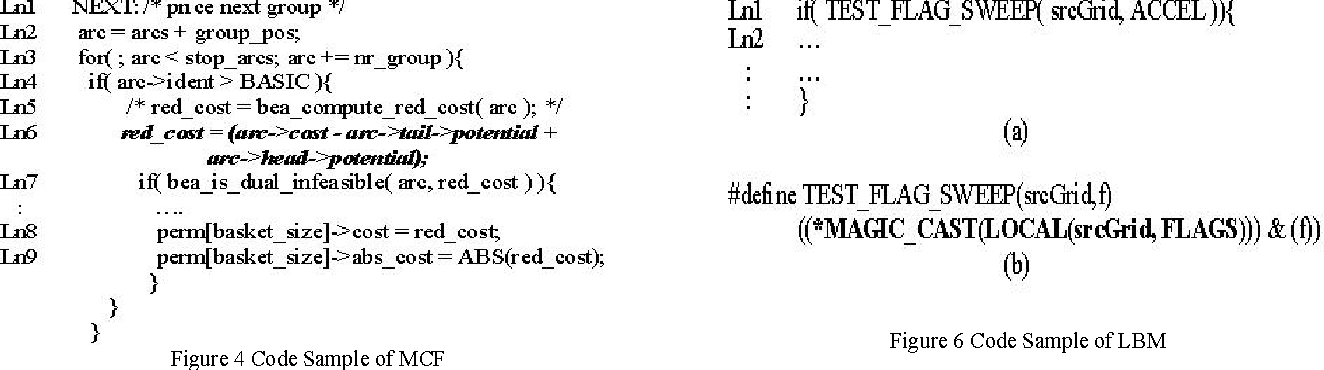

图 4 展示了 primal_bea_mpp 函数的代码示例。该函数遍历一 个指向一组结构的指针数组（用 arc_t 表示）。对于每个遍历 的结构，它优化了用于大规模通信的例程。在考虑的代码中， 第 6 行的指针追踪负责整个程序超过 50%的 L1D 缓存未命 中。在 CPU2000 中，mcf 的类似结果也在先前的工作[11]中发 现。除了 mcf 之外，lbm 在 CPU2006 中具有相对显著的 L1 缓存未命中率，而 mcf、art 和 swim 在 CPU2006 中具有相对 显著的 L1 缓存未命中率。
arc_t *primal_bea_mpp( long m, arc_t *arcs, arc_t *stop_arcs,
cost_t *red_cost_of_bea )
// 初始化perm 数组
if( initialize )
{
for( i=1; i < K+B+1; i++ )
perm[i] = &(basket[i]);
nr_group = ( (m-1) / K ) + 1; // K = 300
group_pos = 0;
basket_size = 0;
initialize = 0;
}
// 重用basket 已有的弧
// 核心循环
NEXT:
arc = arcs + group_pos;
// 以nr_group为步长扫描弧/边
for( ; arc < stop_arcs; arc += nr_group )
{
if( arc->ident > BASIC ) // 只考虑非基本弧
{ // 计算cost = 边cost + 两个节点 cost
red_cost = arc->cost - arc->tail->potential + arc->head->potential;
// 检查是否对偶不可行
if( bea_is_dual_infeasible( arc, red_cost ) ) // 复杂分支判断
{
// 将符合条件的弧添加到basket中
basket_size++;
perm[basket_size]->a = arc;
perm[basket_size]->cost = red_cost;
perm[basket_size]->abs_cost = ABS(red_cost);
}
}
}
// 网络流：特殊的图：有方向的边+每个边有流量+每个边有成本
// arc 结构体，图中边
struct arc {
cost_t cost; // 当前弧的成本
node_p tail, head; // 弧的起点和终点节点
int ident; // 弧的标识（状态）
arc_p nextout; // 同一起点的下一条出弧
arc_p nextin; // 同一终点的下一条入弧
flow_t flow; // 弧上的流量
cost_t org_cost; // 原始成本（未修改的）
};
// nextout和nextin形成双向邻接表
// 双向邻接表：能遍历入边所有边，也能遍历出边所有边
// node 结构体，节点
struct node {
cost_t potential; // 节点势能(dual variable)，用于简化成本计算
int orientation; // 节点在树中的方向
// 树结构相关指针
node_p child; // 指向子节点
node_p pred; // 指向父节点
node_p sibling; // 指向兄弟节点
node_p sibling_prev; // 指向前一个兄弟节点
// 网络流相关指针
arc_p basic_arc; // 基弧（在生成树中的弧）
arc_p firstout; // 从该节点出发的第一条弧
arc_p firstin; // 进入该节点的第一条弧
arc_p arc_tmp; // 临时弧指针
// 流量和其他属性
flow_t flow; // 节点流量
long depth; // 在树中的深度
int number; // 节点编号
int time; // 时间戳
};
// 用使用child、pred、sibling维护一个树形结构，这是实现最小生成树的基础
// firstout和firstin构成邻接表，用于快速访问与节点相连的所有弧
// 整个结构超过Cacheline 大小了！> 64KB
int bea_is_dual_infeasible( arc_t *arc, cost_t red_cost )
{
return( (red_cost < 0 && arc->ident == AT_LOWER)
|| (red_cost > 0 && arc->ident == AT_UPPER) );
}
如下是x86 perf result 结果：主要开销
NEXT: ▒
│ /* price next group */ ▒
│ arc = arcs + group_pos; ▒
│ for( ; arc < stop_arcs; arc += nr_group ) ▒
6.95 │131: mov nr_group,%rax ▒
5.89 │ shl $0x6,%rax ▒
2.86 │ add %rax,%rbx ▒
4.06 │13f: cmp %r12,%rbx ▒
│ ↓ jae 19e ▒
│ { ▒
│ if( arc->ident > BASIC ) ▒
4.00 │ cmpl $0x0,0x18(%rbx) ▒
5.10 │ ↑ jle 131 ▒
│ { ▒
│ /* red_cost = bea_compute_red_cost( arc ); */ ▒
│ red_cost = arc->cost - arc->tail->potential + arc->head->potential; ▒
6.52 │ mov (%rbx),%rbp ▒
7.10 │ mov 0x8(%rbx),%rax ◆
7.98 │ sub (%rax),%rbp ▒
5.58 │ mov 0x10(%rbx),%rax ▒
4.78 │ add (%rax),%rbp ▒
│ if( bea_is_dual_infeasible( arc, red_cost ) ) ▒
7.92 │ mov %rbp,%rsi ▒
4.68 │ mov %rbx,%rdi ▒
10.28 │ → call bea_is_dual_infeasible ▒
10.52 │ test %eax,%eax ▒
0.00 │ ↑ je 131
主要有3大开销：
- for 循环跨步访问大
- arc_t大小为64字节，nr_group为300
- 每次跳跃约19200字节， 应该用更大stride 的预取器有效果吧，berti有作用，能完全覆盖吗？
- 用printf 打印发现，test: nr_group 大约=342， 8319, 循环次数为300次
- ref: nr_group=870, 9万多，估计不行了
- 内存访问开销
6.52% │ mov (%rbx),%rbp # 加载arc->cost
7.10% │ mov 0x8(%rbx),%rax # 加载arc->tail
7.98% │ sub (%rax),%rbp # 减去tail->potential
5.58% │ mov 0x10(%rbx),%rax # 加载arc->head
4.78% │ add (%rax),%rbp # 加上head->potential
有3个指针访问，而且还不是链表，可能不太好优化
访存序列：
- arc->cost (偏移0)
- arc->tail (偏移8)
- arc->tail->potential (间接访问)
- arc->head (偏移16)
- arc->head->potential (间接访问)
多次连续的内存访问形成依赖链，有优化方法吗？更激进的预取器？
- bea_is_dual_infeasible的返回值可能难以预测， 不太好优化，two-taken 或许有帮助
用编译器来尝试一下，发现确实是这样的
https://godbolt.org/z/1rf59h9ob
如果都有条件指令，
riscv 都是一个分支+1个条件指令
arm 1分支+2个条件
如果不开zicond
riscv 是两分支
arm 的条件和你之前分析一致，我觉得zicond 是有效的
接下来尝试用zicond 来编译mcf, 看看核心循环是否变成这样了！
再生成新的切片看看性能！
然而事实上用编译器发现
如果对于有指针的情况，是无法正确生成zicond指令的
https://godbolt.org/z/nj3TMosnY
对应gcc12的切片也能发现
# 对应 for 循环的初始化: arc = arcs + group_pos;
10a4e: 00671793 slli a5,a4,0x6 # a5 = group_pos << 6 (乘以64,因为arc_t结构体大小)
10a52: 97b6 add a5,a5,a3 # a5 = arcs + group_pos*64
# 对应 for 循环的条件检查: arc < stop_arcs
10a54: 01b7e963 bltu a5,s11,10a66 # 如果 arc < stop_arcs, 跳转到10a66继续循环体
10a58: a095 j 10abc # 否则跳出循环
# 对应 bea_is_dual_infeasible 函数的判断逻辑
10a5a: c299 beqz a3,10a60 # 如果 red_cost == 0, 跳转到10a60： next iteration
10a5c: 031f0963 beq t5,a7,10a8e # 比较 arc->ident 和某个值
10a60: 97aa add a5,a5,a0
10a62: 05b7fd63 bgeu a5,s11,10abc <main+0x5a4>
# 循环体内的代码
10a66: 0187af03 lw t5,24(a5) # 加载 arc->ident
10a6a: ffe05be3 blez t5,10a60 # 检查 if(arc->ident > BASIC)
# 计算 red_cost = arc->cost - arc->tail->potential + arc->head->potential
10a6e: 0087b283 ld t0,8(a5) # 加载 arc->tail
10a72: 0107bf83 ld t6,16(a5) # 加载 arc->head
10a76: 6394 ld a3,0(a5) # 加载 arc->cost
10a78: 0002b283 ld t0,0(t0) # 加载 arc->tail->potential
10a7c: 000fbf83 ld t6,0(t6) # 加载 arc->head->potential
10a80: 405686b3 sub a3,a3,t0 # a3 = cost - tail->potential
10a84: 96fe add a3,a3,t6 # a3 = cost - tail->potential + head->potential
其中10a5a 这条分支非常难预测，在mcf_12253 切片中（权重0.13）
这条分支错误预测率为35%， 总分支指令数=2920385 直接贡献了MPKI 接近5
说明很难预测a3=red_cost 是否为0
LTO
GCC 14.2 与 GCC 当前master分支(2024.11.14-commit 2272cd2508)
LTO 编译时可调换 red_cost == 0 与 arc->ident 的分支顺序，使得分支预测错误率大幅下降。
