mini bench IsaDiffDepen

用例标签

使用一个规则随机读写一个大小为 8MB 的空间，执行 4096 轮，每轮包含一次读写

用例软件行为描述

#define AMULT 65536
#define ASIZE    32
#define AMASK (ASIZE-1)
#define ITERS  4096

int arr1[ASIZE*AMULT];

int loop(int zero) {
  int acc1 = 1, count=0;
  int acc2 = 2;

  unsigned lfsr = 0xACE1u;
  unsigned lfsr2 = 0x0143u;

  do
  {
      /* taps: 16 14 13 11; feedback polynomial: x^16 + x^14 + x^13 + x^11 + 1 */
      lfsr = (lfsr >> 1) ^ (-(lfsr & 1u) & 0xB400u);
      acc1 += arr1[(lfsr&AMASK)*AMULT];

      lfsr2 = (lfsr2 >> 1) ^ (-(lfsr2 & 1u) & 0xB400u);
      acc2+=1;
      arr1[(lfsr2&AMASK)*AMULT]=acc2;

  } while(++count < ITERS);

  return acc1;
}

    80000038:   00175893            srli    a7,a4,0x1
    8000003c:   01f8f613            andi    a2,a7,31
    80000040:   0017d813            srli    a6,a5,0x1
    80000044:   064a                    slli    a2,a2,0x12
    80000046:   9672                    add a2,a2,t3
    80000048:   01f87693            andi    a3,a6,31
    8000004c:   00062e83            lw  t4,0(a2)
    80000050:   8b05                    andi    a4,a4,1
    80000052:   8b85                    andi    a5,a5,1
    80000054:   06ca                    slli    a3,a3,0x12
    80000056:   2585                    addiw   a1,a1,1
    80000058:   40e0073b            negw    a4,a4
    8000005c:   40f007bb            negw    a5,a5
    80000060:   96f2                    add a3,a3,t3
    80000062:   00e37733            and a4,t1,a4
    80000066:   00f377b3            and a5,t1,a5
    8000006a:   c28c                    sw  a1,0(a3)
    8000006c:   00e8c733            xor a4,a7,a4
    80000070:   00ae853b            addw    a0,t4,a0
    80000074:   00f847b3            xor a5,a6,a5
    80000078:   fde590e3            bne a1,t5,80000038 <loop+0x1e>

只会访问这 8MB 空间内的特定的 32 个位置（A，A+655364，A+(65536 * 2)4，A+(65536 * 3)4 ... A+(65536 * 31)4），执行 4096 轮，每轮先读后写，读写之间没有依赖关系，但访存地址可能相同，访存地址会依赖于当前这轮的 lfsr，当前这轮的 lfsr 依赖上一轮的 lfsr

这个测试在 L1 和 L2 访问同一个cache set，cache way < 32 因此导致 cache miss

在 L3 访问 4 个 cache set（L3 16MB，4 slice，16 路，每一路有 4K 个 set），在 L3 不会造成 cache miss

在 RTL 上 L2 L3 将访问同一个slice（地址 A 所在的 slice），并且会出现 set 阻塞的情况

为了减小干扰，以下测试每一个 iteration 会向前执行4096 轮，最终统计本轮 iteration 减去上一轮 iteration 的数据作为本轮的结果

理想IPC

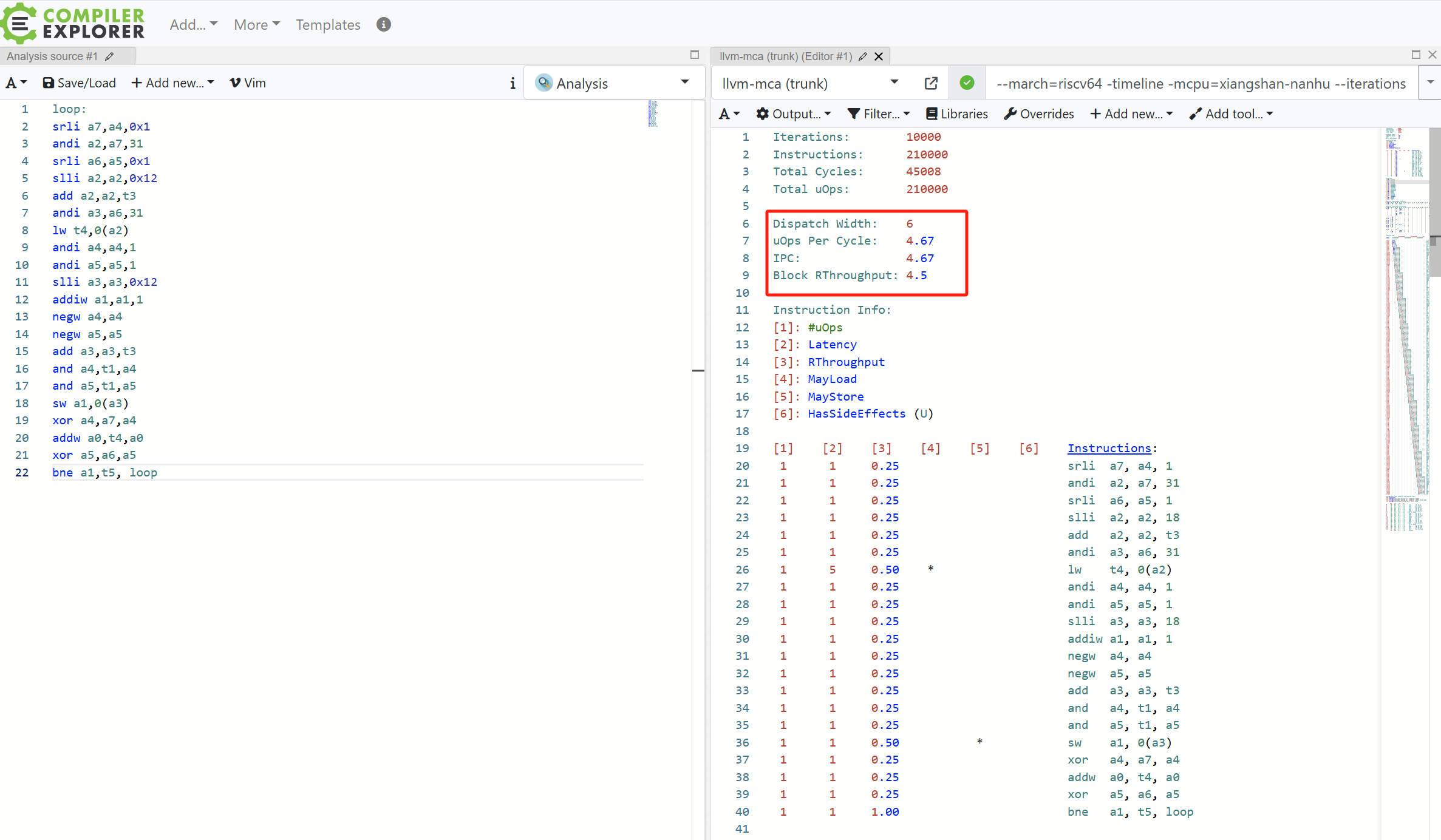

https://gcc.godbolt.org/z/K9vcn586q：

使用 llvm-mca 这个工具静态分析出的理想 IPC 为 4.67（使用方法）

理想模型IPC

（idealkmhv3.py）（commit: 0a79459c73a8）

模型IPC

（kmhv3.py）（commit: 0a79459c73a8）

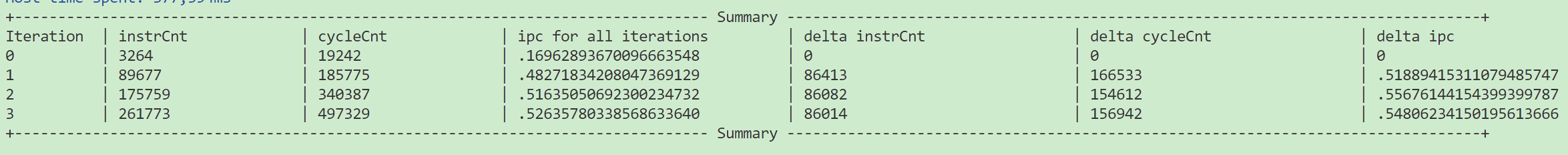

RTL IPC

（开预取器）（commit: cb62726bb）

DIFF：模型理想IPC以及RTL IPC的差异

RTL 的 IPC 稳定在 0.54，GEM5 的 IPC 稳定在 3.2

mismatch描述：什么原因造成了现在这个差异

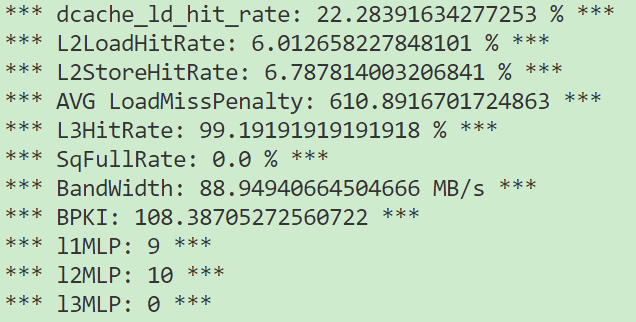

RTL 一些关键数据：

  • Sq full rate 很低，说明 store 反压流水线的情况不存在
  • L3 Hit Rate 比较高，L2 L1 的 hit rate 都较低，说明 L3 16 路的 cache 可以兜住这 32 个访问（在 L3 访问 4 个 set），L1 4 way，L2 8 way 兜不住这 32 个块访问
  • AVG LoadMissPenalty 为 load 申请 mshr 后，到获得数据的延迟，平均 Load miss 后产生的 penalty 有 610 cycle，这个数字过大，在 L3 Hit 的情况下不应该有这么高的延迟，显然可能造成瓶颈

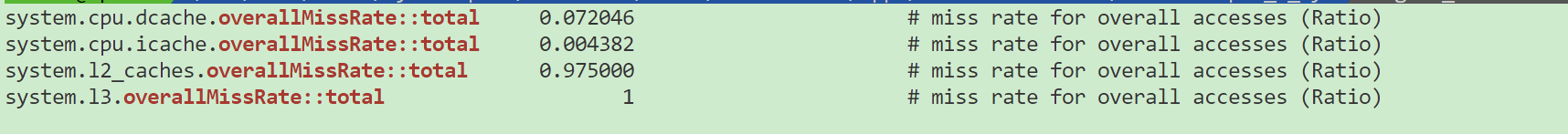

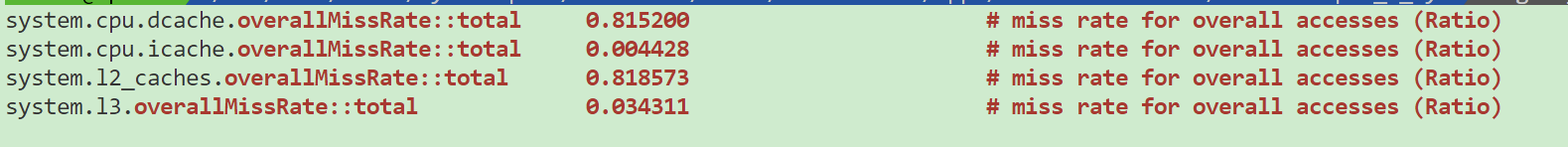

再看看 GEM5 的数据：

  • miss rate 与 RTL 基本可以对应上

  • GEM5 的 miss latency 是 15465 / 333 = 46 拍，大概为 L2 miss L3 hit 的延迟，达到这种延迟才算是正常的

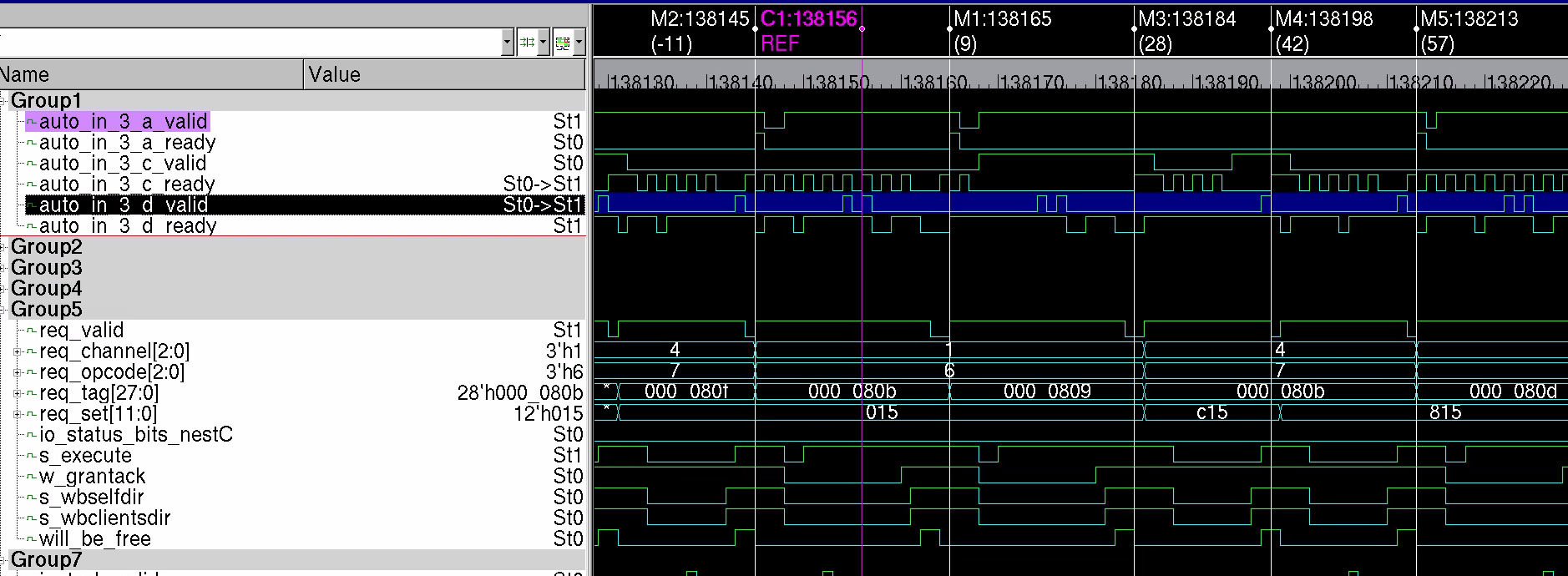

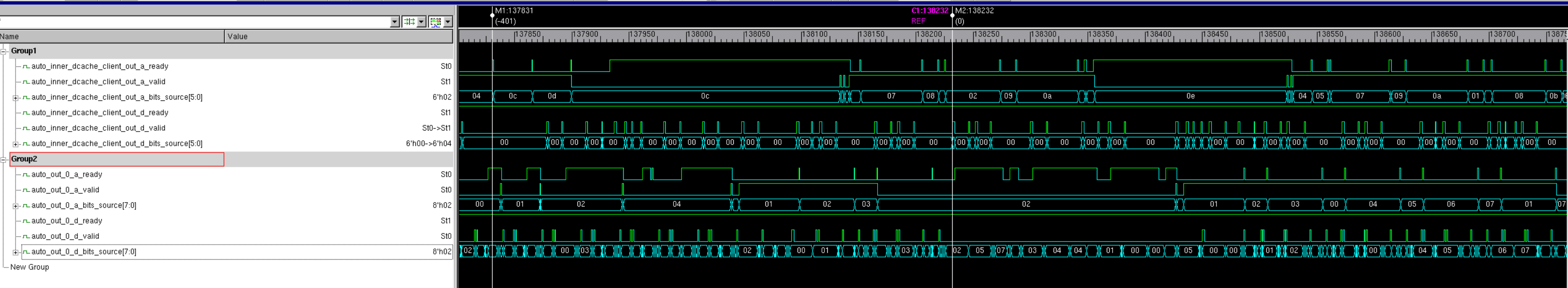

观察 RTL 的波形，查看是否存在 Load miss penalty 过大的情况：

图中M1为Dcache发请求，M2为Dcache收到响应，中间隔了401拍，可以印证性能计数器

另外从波形中可以发现一个很重要的信息：L2 A 通道的 ready 长期处于拉低的状态，L3 A 通道的 ready 也长期处于拉低的状态，L2 A 通道拉低会导致 L1 这边请求长期发不出去，L3 A 通道 ready 长期拉低会导致 L2 这边请求长期发不出去，最终都会反应在 L1 的 miss latency 计数器中

做一些其他实验来辅助分析：如果把测试中的 ASIZE 设置为 4，只会访问 4 个 cache block，在 RTL 上和模型上将不会产生 cache miss

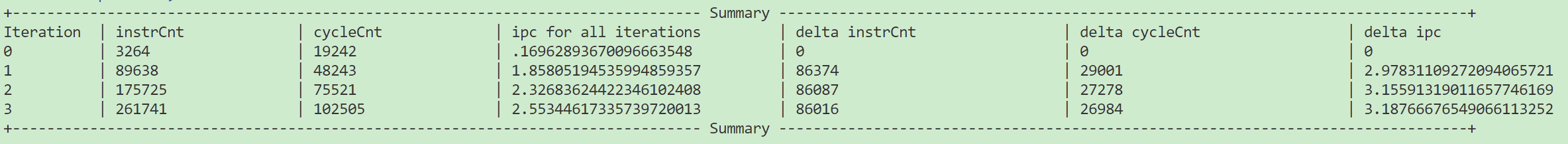

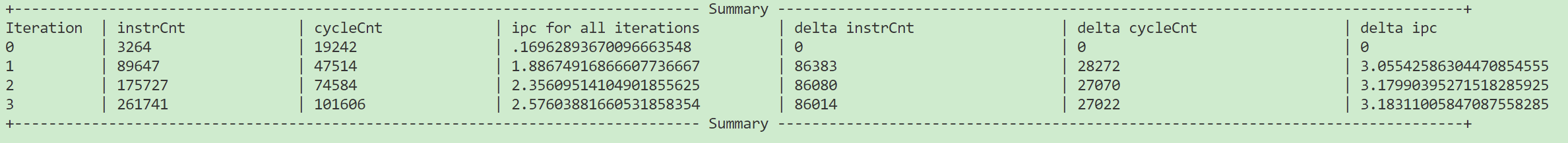

ASIZE 设置为 4，GEM5 ideal 跑的结果：

说明这个测试中 load miss 的延迟在 GEM5 上不是瓶颈，并不会因为 load miss 降低并行度，如果 GEM5 后端调度没有问题，理想 IPC 就是 3.2 ?（至少RTL理想IPC至少能达到这个数字）

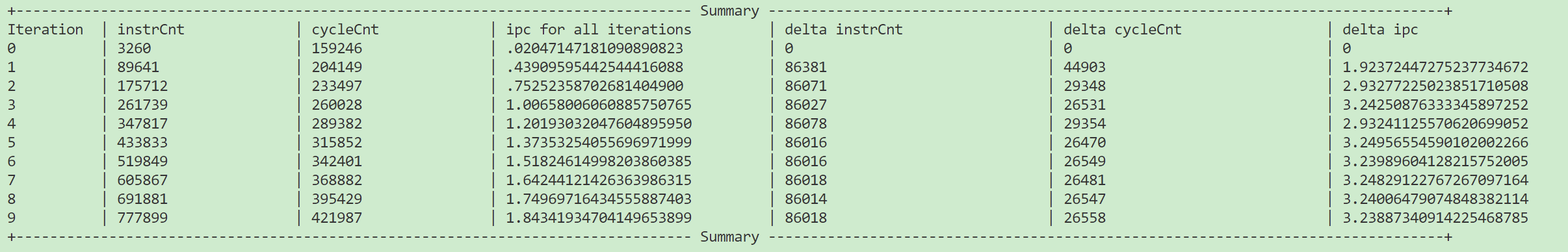

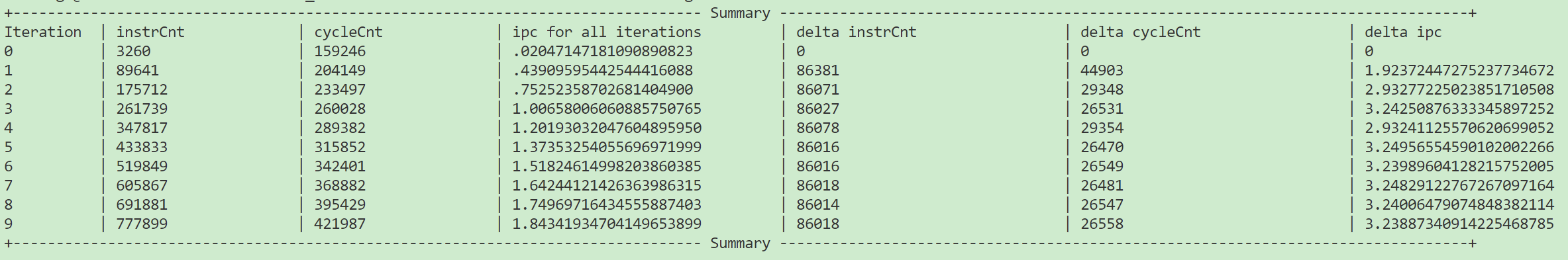

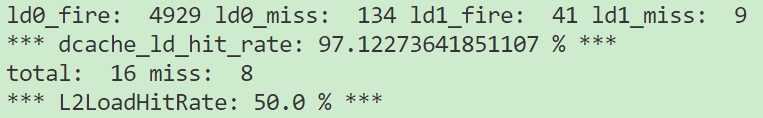

ASIZE 设置为 4，RTL 跑的结果：

可以稳定在 3.2 说明 RTL IPC 0.5 到 3.2 的 gap 差距在 L1 miss 的情况下 L2 L3 的处理延迟上，也就是在访问同一个 slice，同一个 set 下 L2 L3 的访存带宽和延迟较差

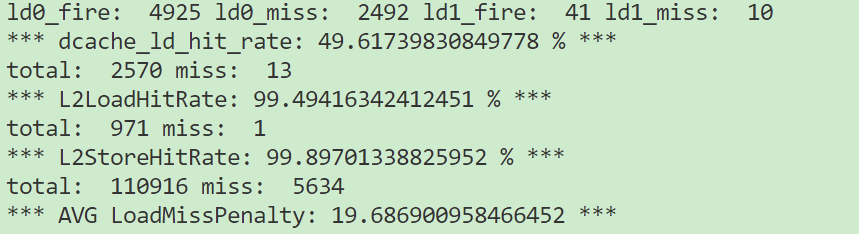

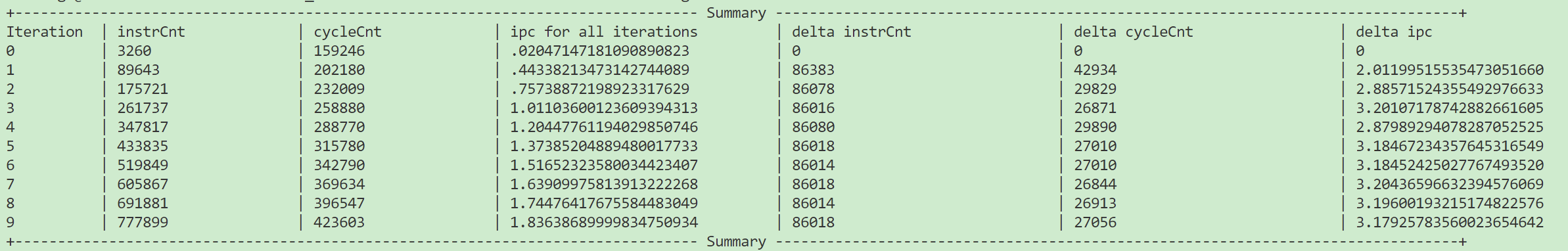

ASIZE 设置为 8，RTL 跑的结果：

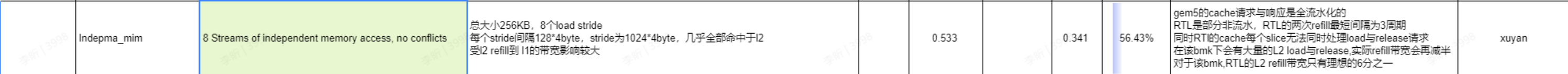

在ASIZE为 8 的情况下，RTL 的 L1 只有 4 way，L2 有 8 way，L2 可以兜住所有 8 次访问，但会出现 L1 miss，L2 hit 的情况，出现类似于 indepma_mim 的情况（L2 访问同一个 slice 的带宽出现不足的情况），即使是这种情况，平均的 load miss penalty 也只有 20，IPC 仍然可以达到 3.2，说明瓶颈不在 L2 而是主要在 L3

结论：

RTL 无法达到理想 IPC 的原因为：L2 miss，L3 hit 的情况下，请求集中访问L3同 slice，某几个 set时，L3 存在带宽不足与延迟过高的情况

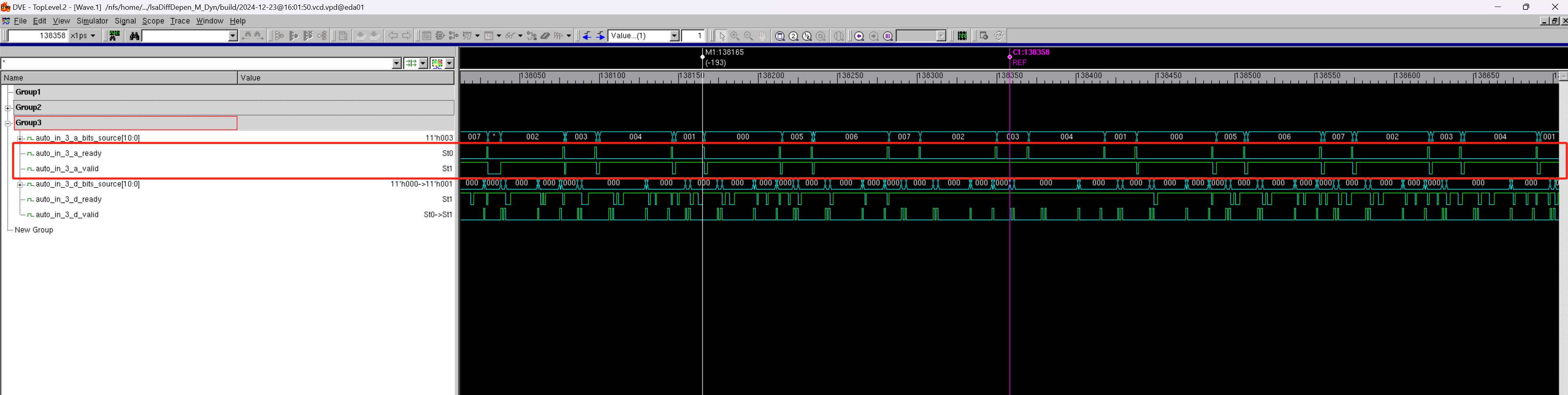

波形中 L3 呈现出平均 68 个 cycle 才接收两个请求的规律

assignee: @zhenhao @lixin

RTL 性能瓶颈分析 @chenxi

小机房 /nfs-nvme/home/share/lixin/2024-12-23@16:01:50.vcd.vpd

通过对波形的进一步分析，得出如下结论：

  1. 首先明确，L3 为了简化在 Non-Inclusive 策略下的设计复杂度，采用了以 set 为粒度的阻塞方案

而 set 阻塞的粒度，并非是 L3 的 set，而是 L2 的 set

也就是，对于一系列【在 L2 中 set 相同】的地址，它们在 L3 中是串行执行的

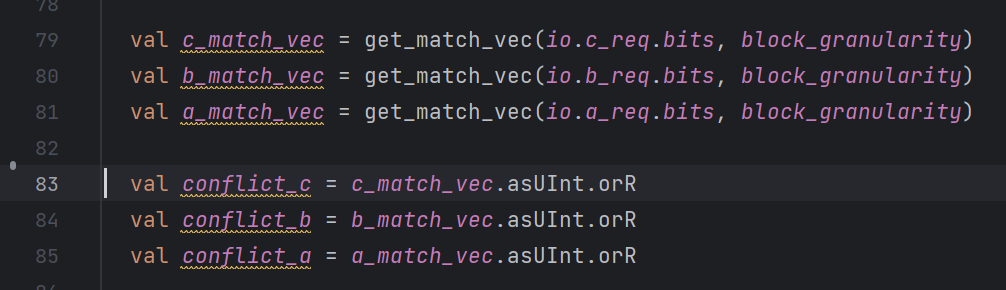

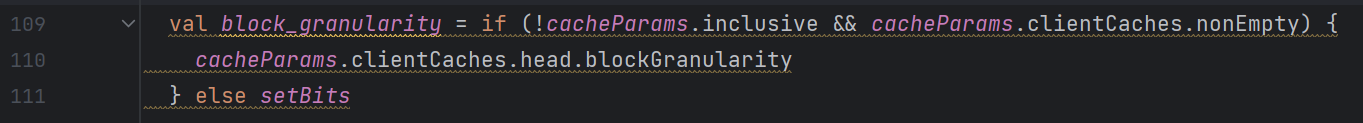

参考代码

MSHRAlloc

HuanCun

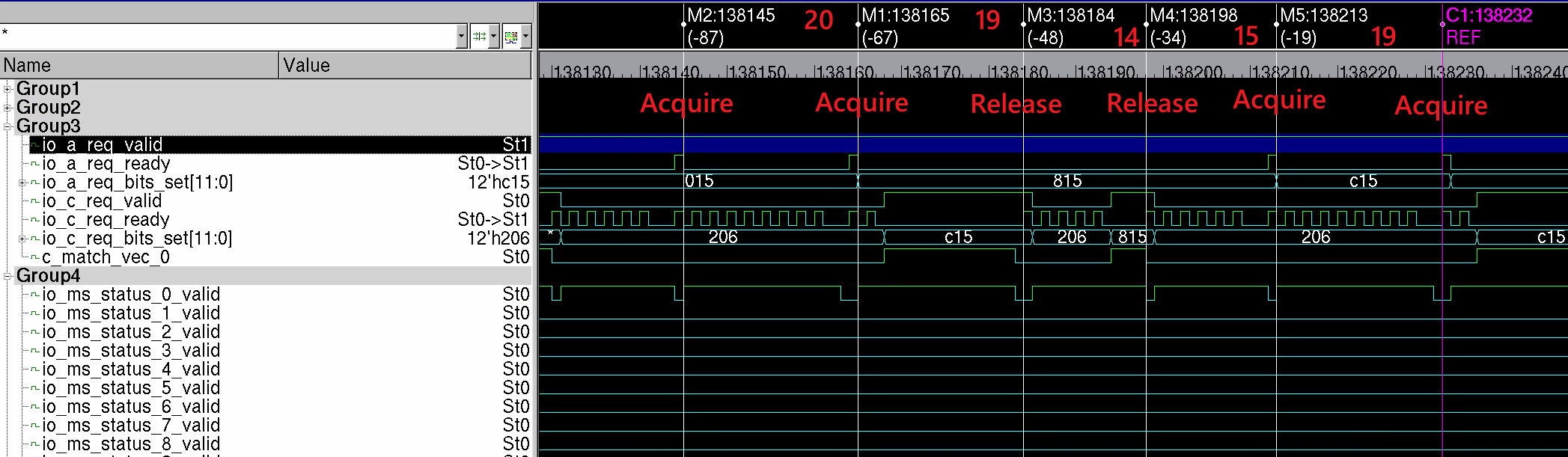

  1. 并且，L3 在收到的连续 Acquire 中间还会插入 Release

这是因为 L2 发生了替换，将替换块释放给 L3，所以 L3 还需要处理 Release；

且所有的 Acquire 和 Release 处理都是串行的，L3 只用到了一个 MSHR

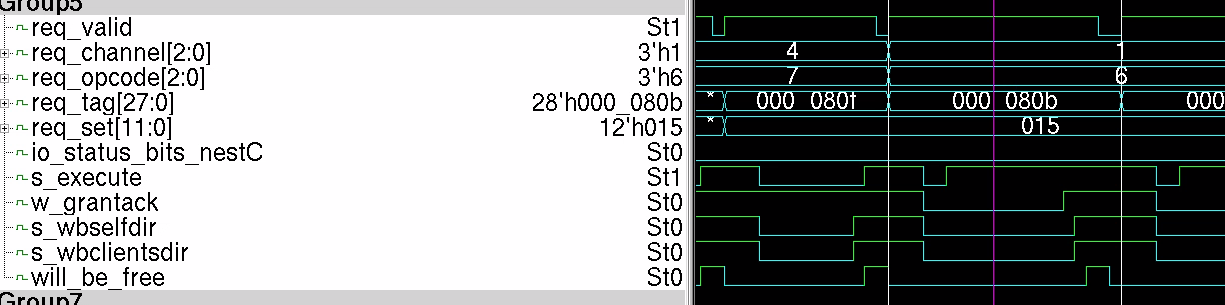

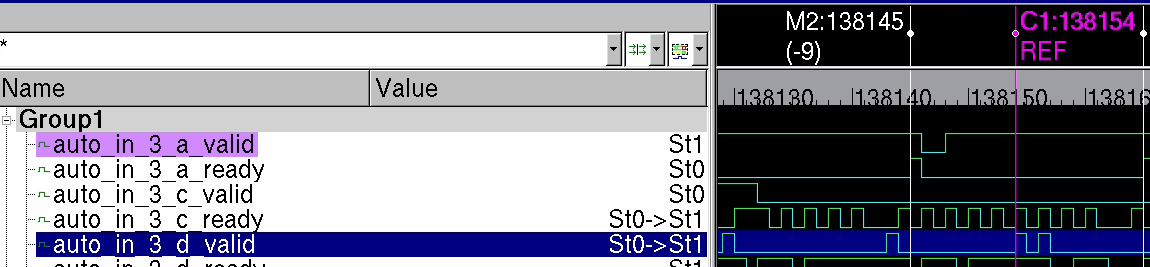

  1. 最后，一个 hit 请求对 MSHR 的占用时间会比我们预想的更长（19-20 拍）

虽然 L3 hit 的 latency 没有这么长（L3 9拍返回第一个数据，11拍返回第二个数据）

（补充说明，L2 看到的是 11/13 拍，因为 L2-L3 中间有一级 buffer）

但是 L3 需要等待收到 GrantAck 后更新目录后才能释放 MSHR，增加了 MSHR 的占用时间

这就导致了吞吐量的进一步下降

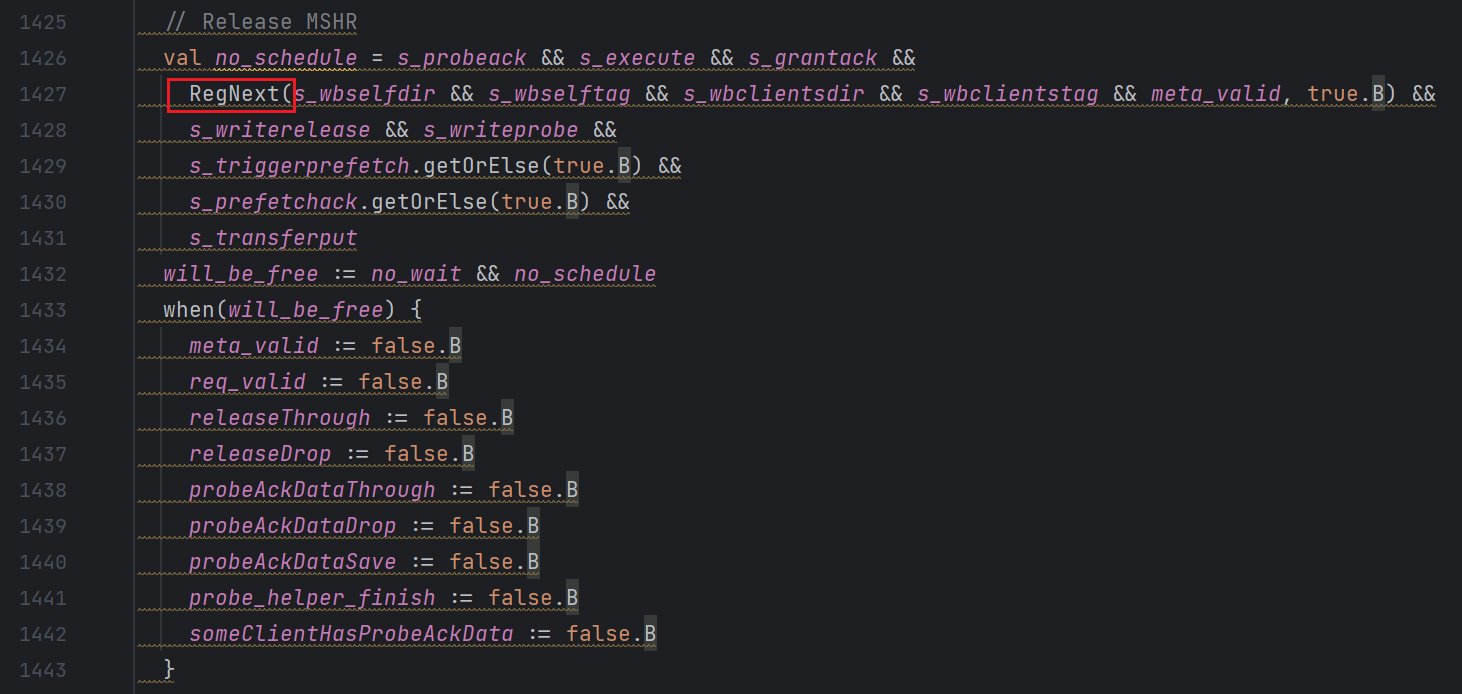

参考代码

MSHR

补充内容：

trace 分析

perfCCT 使用方法：https://bosc.yuque.com/yny0gi/sggyey/mc8ybawwh10mg1zc

目前使用 perfCCT 可以把指令生命周期的各个阶段打出来，gem5 适配的比较好，RTL 可能有漏打错打和有时候对应不太上的问题。

gem5 的执行 trace：

# 查看图像形式
python3 util/perfcct.py m5out/test.db --zoom 1.5 -p 333 --visual | less

在 gem5 上，load 基本上不会出现过高的执行延迟，而主要卡在 iq 没有发出去和在 ibuffer 中，主要瓶颈在后端（实际 ipc 为 3.2 和理想 ipc 4.67 的差距）

RTL 的执行 trace（这里 RTL perfCCT 有点问题，实际 gem5 的 0x8000004c pc 对应的是 RTL 上的 0x8000006c）：

# 查看图像形式
# **RTL 注意 -p 为 1**
python3 perfcct.py  build/2024-12-30@13:54:27.db  --zoom 2.3 -p 1 -v | less

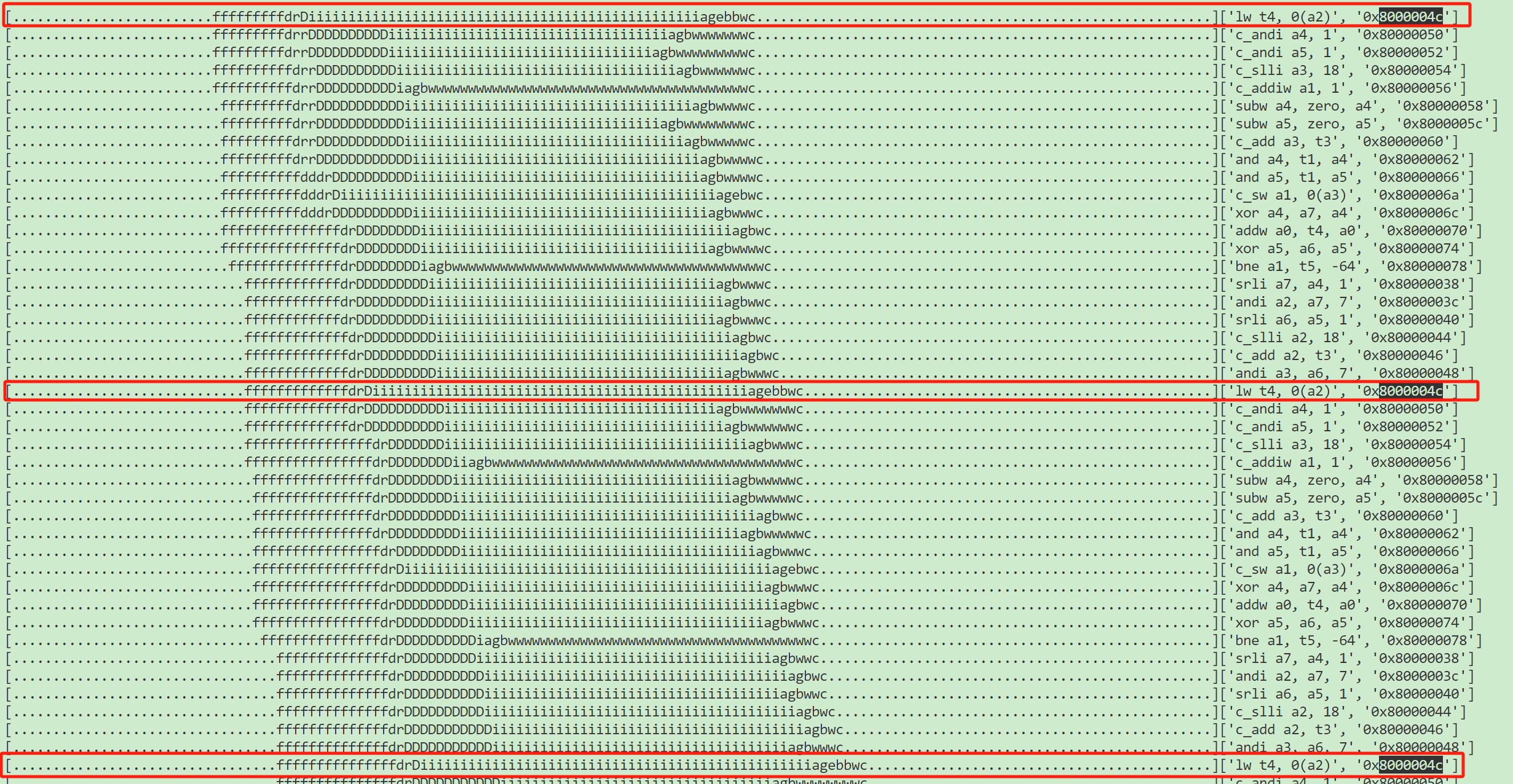

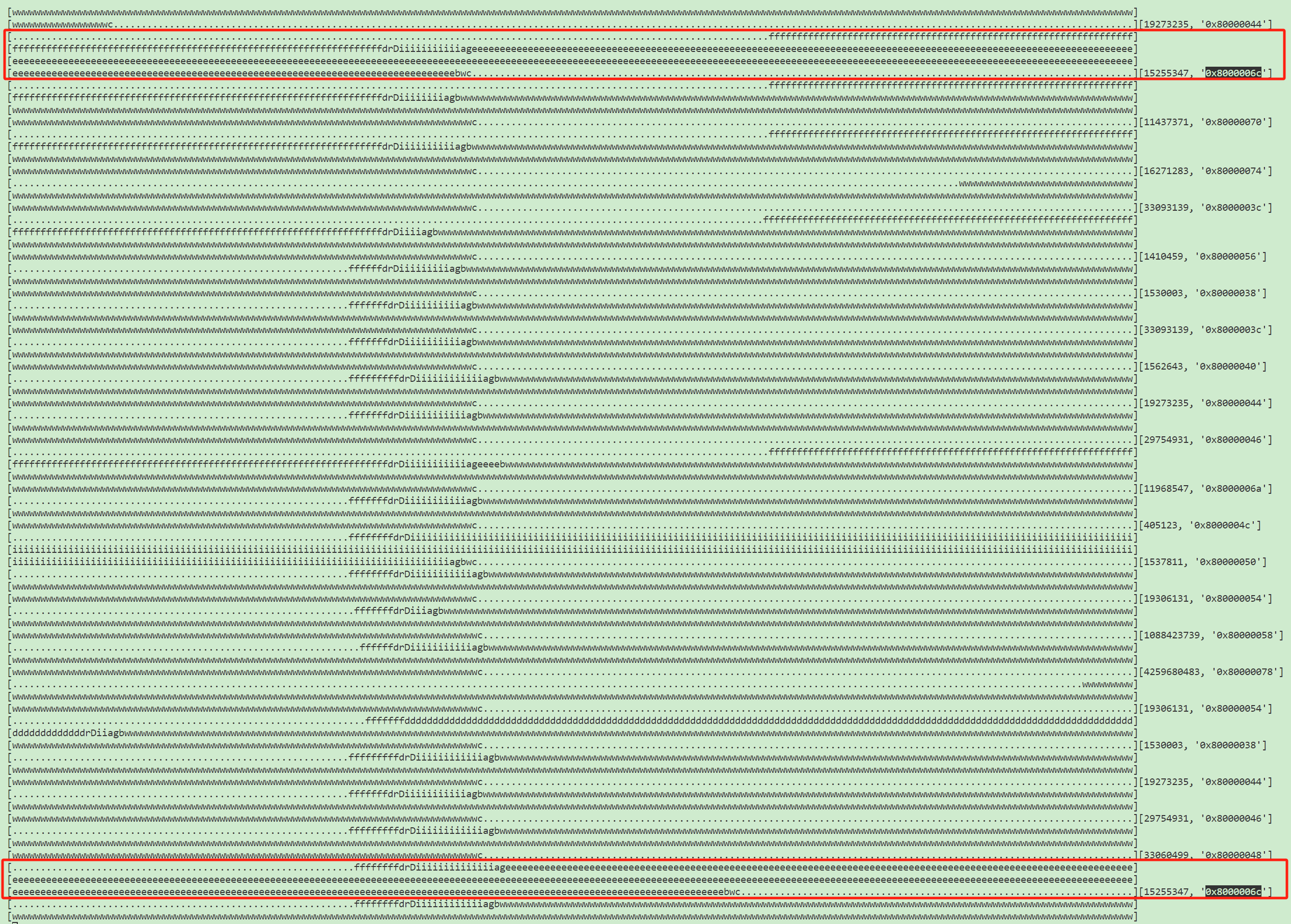

RTL 上 load 指令出现大量时间卡在 execute（一大串的 e），导致后续的指令都无法提交（一大串的 w），rob 满了后导致一直反压到前端（一大串的 f），RTL 和 gem5 的差距可能来源于 load 指令的执行时间过长

单独看这条 load 的执行情况：

# 查看文本形式，挑选查看 pc 为 0x8000006c 的 load 的执行情况
# **RTL 注意 -p 为 1**
python3 perfcct.py  build/2024-12-30@13:54:27.db  --zoom 2.3 -p 1 | grep "0x8000006c" | less

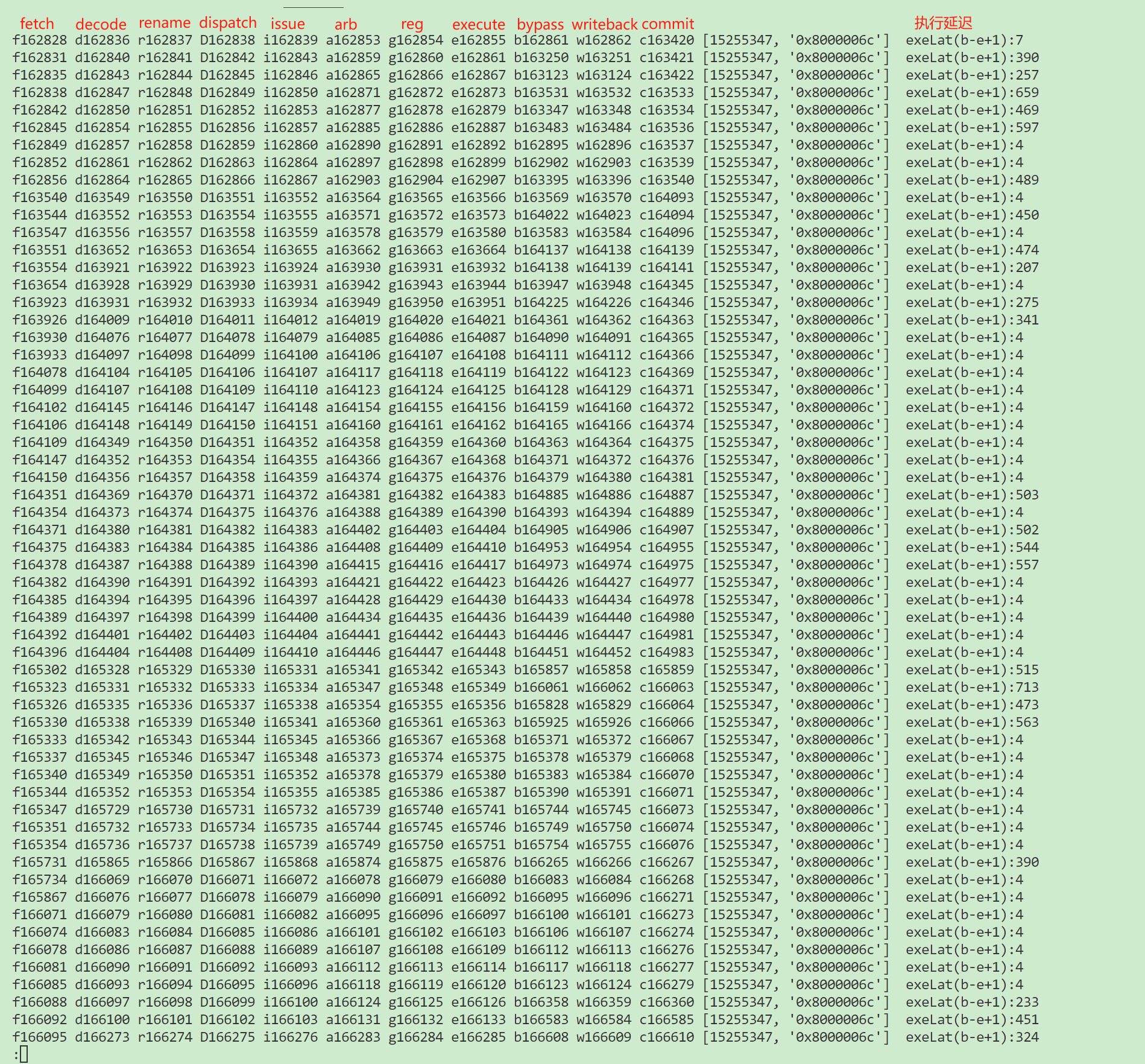

可以很明显地看到 load 的执行延迟有时候非常高，~50% 4 拍执行完成（load hit），剩下的执行延迟都高于 200 拍（cache miss/lsu 内部的阻塞）。
