Kunminghu BPU 顶层设计说明

1. 文档范围

本文档说明 Kunminghu BPU 从 Kunminghu v2 的 FTB 架构演进到 Kunminghu v3 的 BTB 架构时，顶层设计上最重要的动机、约束和权衡。

本文档重点回答：

• 顶层设计的核心目标是什么
• 为什么要从 FTB 架构切换到 BTB 架构
• 为什么 MBTB / TAGE 等较重逻辑后移到 S3
• 为什么需要 AheadBTB 和 ahead MicroTAGE
• 为什么训练时机从 commit-update 变成 resolve-update

本文档不试图覆盖所有实现细节，也不逐函数解释代码。MBTB、BTBTAGE、AheadBTB、MicroTAGE、ITTAGE、MGSC 等子模块内部设计，后续应由单独文档说明。

当前代码中的对应实现入口：

• src/cpu/pred/ftb/：Kunminghu v2 风格的 FTB 顶层
• src/cpu/pred/btb/：Kunminghu v3 风格的 BTB 顶层

2. 背景

Kunminghu v3 的目标，不只是泛泛地“提升分支预测精度”，而是首先要为 8 发射后端提供足够的前端指令供给。

Kunminghu v2 面向 6 发射后端，Kunminghu v3 面向 8 发射后端。随着后端发射宽度增加，前端供给能力成为关键瓶颈。早期模型探索表明，把 BPU 每拍的有效供给能力从大致 5+ inst/cycle 提升到 8+ inst/cycle，对支撑 8 发射后端非常关键。这也与公开材料中 Kunminghu v3 大约 22 SPEC CPU2006 score/GHz 的目标一致。

这一目标直接推动了两项顶层变化：

• fetch block 从 32B 扩大到 64B
• 单个 fetch block 可容纳的 branch 数从 2 提升到 8

这里的 2 -> 8 指的是“单个 fetch block 的分支容纳能力”提升，不是说“一拍要预测 8 个 taken 分支”。更准确地说，它表示前端不应像旧 FTB 架构那样，因为块内 branch 太多而被迫过早截断当前 fetch block。

这类需求在高分支密度 workload 中尤其明显。SPEC06 gcc、gobmk、sjeng 都是推动这一演进方向的典型观察。

3. 为什么 Kunminghu v3 从 FTB 转向 BTB

Kunminghu v3 从 FTB 转向 BTB，核心不是“换一种实现风格”，而是可扩展性问题。

一种直观思路，是继续保留 FTB 架构，只把预测块扩大到 64B，同时把块内容纳分支数提升到 8。早期模型探索表明，这条路在功能和性能上并非不可行，而且效果确实不错。

但在这个目标下，FTB 架构会暴露两个结构性问题。

第一，预测器成本扩张过快。如果继续沿 FTB 思路支撑更大的预测块和更多的块内 branch，FTB-TAGE 的面积代价会显著上升。

第二，存储组织会越来越不经济。FTB 更接近按 startPC 存储，不同 block 起点容易形成不同 entry。当设计试图表达更大的 fetch block 和更高的 branch 密度时，这会带来更多重复存储和冗余。

相对地，BTB 架构更自然地围绕对齐后的分支块组织信息。在当前 v3 设计中，32B 对齐块是基本组织单位，64B fetch block 由两个相邻的 32B block 组成。这样的组织方式更适合 branch 密度高的代码区域。

因此，Kunminghu v3 的顶层设计逻辑是：

1. 后端需要更高的前端供给能力。
2. 更高供给能力要求更大的 fetch block 和更高的块内分支容纳能力。
3. 在这个目标下，FTB 架构在面积和存储效率上都变得不够理想。
4. BTB 架构成为更适合长期演进的方向。

4. 顶层架构变化

从顶层看，Kunminghu v3 采用的是一个分阶段、解耦、以 BTB 为组织核心的预测流水。

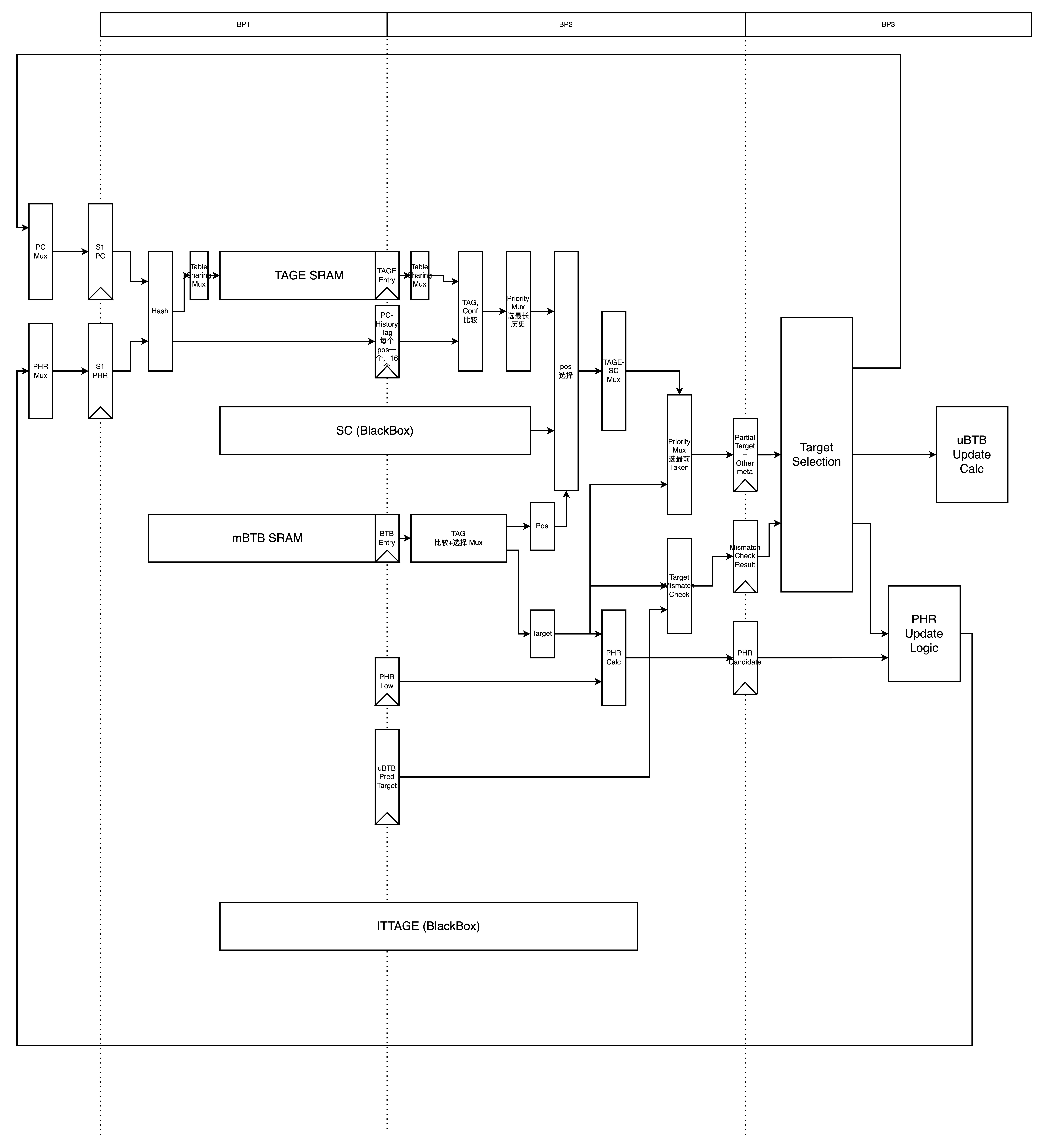

现有 BTB-TAGE v3 草图可作为辅助参考。该图更适合帮助读者建立模块位置和阶段关系；本文正文仍以文字解释设计动机与权衡为主。

flowchart LR
    PC[取指 PC] --> S1["S1: uBTB + AheadBTB + ahead MicroTAGE"]
    S1 --> S2["S2: 中间流水 / history / block 组装"]
    S2 --> S3["S3: MBTB + TAGE + ITTAGE + RAS + MGSC"]
    S3 --> SEL["目标选择与最终预测"]
    SEL --> FTQ["FTQ 入队 / 发布 fetch target"]
    SEL --> HIST["history 与统计更新"]
    RES["resolve 时训练路径"] --> RQ["ResolveQueue"]
    RQ --> UPD["按 fetch block 粒度更新 BPU"]
    UPD --> S1
    UPD --> S3

在 gem5 模型中，对应的顶层是 DecoupledBPUWithBTB，其主要预测器组成在 src/cpu/pred/BranchPredictor.py 中可见：

• UBTB
• AheadBTB
• MicroTAGE
• MBTB
• BTBTAGE
• BTBITTAGE
• BTBRAS
• BTBMGSC

这里最重要的点不是类名本身，而是 v3 在顶层上明确分离了三类职责：

• 较早、较轻的预测，用来降低 bubble
• 较晚、较重的预测，用来给出最终结果
• 单独的训练/更新路径，用来解耦前后端

5. 为什么 MBTB 和 TAGE 要后移到 S3

一旦前端目标变成 64B fetch block，并且单个 block 能容纳最多 8 条 branch，后级预测逻辑的压力就明显增大了。

此时预测器面对的不再是“小块 + 少量 branch”的情况。它需要在更大的 block 内处理更多 branch 候选，同时完成更复杂的选择逻辑，例如确定当前 block 中真正改变控制流的第一条 taken branch。

这就是 MBTB 和 TAGE 最终落到 S3 的根本原因。

这不是随意的流水重排，而是更大 fetch block 和更高 branch 容纳能力带来的直接结果。若仍要求这些较重逻辑在更早阶段完成，时序压力会明显增大。

这一点在公开的 Kunminghu v3 材料里也能看到：

• BP1：uBTB + aBTB
• BP3：mBTB + RAS + TAGE + IT-TAGE

也就是说，顶层架构明确接受了“最终预测点后移”这一代价，以换取更大的 block 能力和可实现的时序。

6. 为什么需要 AheadBTB 和 ahead MicroTAGE

较重预测逻辑后移到 S3 之后，流水虽然可实现了，但 override 代价也随之增加。

因为最终重预测结果来得更晚，早期粗预测和最终预测之间的距离被拉长了。一旦后级与前级预测不一致，override bubble 就会更贵。

AheadBTB 和 ahead MicroTAGE 首先是为了解决这个问题而引入的。

它们的第一职责，是补偿 S3 后移带来的额外 override 代价。从这个意义上说，它们是更深预测流水下的补偿机制。

但它们不能被简单描述为“时序补丁”。在 Kunminghu v3 中，它们本身也是有效的性能 feature。当前经验判断是，AheadBTB 和 ahead MicroTAGE 各自都能带来大约 0.2 SPEC06 score/GHz 量级的收益。

因此，更准确的表述是：

• 它们因 S3 后移而生
• 它们通过提升早期预测质量来降低 override bubble
• 它们同时也是 v3 中独立有效的性能增强部件

7. 为什么从 Commit-Update 改为 Resolve-Update

Kunminghu v3 默认采用 resolve-update，而不是 commit-update，RAS 是例外。

这一变化最初并不是单一目标驱动的。

一方面，设计时确实希望通过更早训练，让预测器更快看到真实分支结果，从而获得性能收益。另一方面，它也希望更早释放 FTQ 中保存的预测 meta，降低存储压力。

但实际实现后，更早训练带来的性能收益并不显著。这里有两个重要原因。

第一，resolve-update 可能把错误路径上的 branch 也拿去训练。这会污染 TAGE 等方向预测器。

第二，resolve-update 引入了额外的控制复杂度。后端并不是把一条完成的 branch 直接交给 BPU 立即更新，而是需要先把解析结果暂存并按 fetch block 粒度重组，再交给顶层 BPU。

当前设计里，这件事通过 ResolveQueue 完成。

从顶层视角看，ResolveQueue 的作用是：

• 缓冲后端送回的 resolved branch 信息
• 合并属于同一个 fetch block 的多条 resolved branch
• 以 fetch-block 粒度向 BPU 发出训练输入

这种组织方式是有价值的，但也带来了新的复杂度：

• 队列与合并逻辑
• 出队时机约束
• 与预测器 update 时序、bank/resource 冲突的相互作用
• 在高压力下出现队列积压、出队延迟甚至更新请求丢失的风险

因此，关于 resolve-update，顶层层面的准确总结应当是：

• 它的初衷之一是更早训练
• 它更稳定、可确认的收益之一是更早释放 prediction meta
• 它引入了额外的控制复杂度和错误路径污染风险
• 因而它的整体性能收益并没有最初直觉中那么大

8. BTB 架构下 v3 的主要收益

Kunminghu v3 采用 BTB 顶层架构，主要收益在于：

• 能更好地支撑 8 发射后端的前端供给
• fetch block 从 32B 扩展到 64B
• 单个 fetch block 的分支容纳能力从 2 提升到 8
• 对高分支密度代码区域更友好
• 存储组织更贴近对齐分支块，冗余更少
• 能更自然地组合“早期预测”和“最终重预测”

这些才是 v3 顶层演进的核心价值，而不是单纯“又加了几个 predictor”。

9. v3 顶层设计的主要代价与权衡

Kunminghu v3 不是无代价升级。它至少引入了以下顶层权衡：

• 较重的最终预测逻辑后移到 S3
• override bubble 变得更贵
• 需要额外的早期预测器来补偿这些 bubble
• resolve-update 引入了 ResolveQueue 和更复杂的生命周期/控制逻辑
• 错误路径更新污染成为更明确的问题

因此，v3 顶层文档必须把它写成一组有意识的工程权衡，而不是一篇单向的“性能宣传文”。

10. 本文档不覆盖的内容

本文档不打算覆盖：

• FetchTarget、FullBTBPrediction、FTQ metadata 的所有字段
• 各 predictor 内部的 index/tag/train 细节
• 所有局部实现注释的替代说明
• 完整 RTL 级时序说明

这些内容应放在后续的子模块文档或实现说明中。

11. 当前 gem5 实现锚点

当前 gem5 模型中可作为实现锚点的文件包括：

• FTB 顶层：
• src/cpu/pred/ftb/decoupled_bpred.hh
• src/cpu/pred/ftb/decoupled_bpred.cc
• BTB 顶层：
• src/cpu/pred/btb/decoupled_bpred.hh
• src/cpu/pred/btb/decoupled_bpred.cc
• BTB 参数配置：
• src/cpu/pred/BranchPredictor.py
• BTB block 组织说明：
• src/cpu/pred/btb/docs/btb.md
• fetch 侧 resolve queue 路径：
• src/cpu/o3/fetch.cc

12. 参考资料

• 本目录阅读入口
• docs/design-docs/frontend/README.md
• XiangShan Microarchitecture Design Philosophy, Micro25 slides
• https://tutorial.xiangshan.cc/micro25/slides/Microarchitecture%20Design%20Philosophy.pdf
• XiangShan 公开前端/BPU 设计文档
• https://docs.xiangshan.cc/projects/design/zh-cn/latest/frontend/BPU/
• 本地已有设计说明
• docs/design-docs/frontend/phr_design.md
• docs/design-docs/frontend/mbtb_design.md
• docs/design-docs/frontend/btb_tage_design.md
• docs/design-docs/frontend/abtb_design.md
• docs/design-docs/frontend/ubtb_design.md
• docs/design-docs/frontend/microtage_design.md
• docs/design-docs/frontend/mgsc_design.md

如果后续把现有的 BTB-TAGE v3 草图正式归档到仓库中，可将其作为辅助图链接到这里，而不应让正文理解依赖读者逐框对照原图。
