H264
描述
目前h264 在6发射 分数为17分，8发射分数为18分
而intel， 龙芯等有20分，需要分析为何又性能差异
h264 是视频编解码测试，主要对系统内存、计算又要求，涉及复杂运算，使用浮点or向量单元，可多核并行。
先看看topdown， IPC =4.3
NoStall 2000万， 其中frag stall 600万，icache stall 200万， 看着比较正常
perf 分析
看看perf
/nfs/home/yanyue/tools/cpu2006v99/benchspec/CPU2006/464.h264ref/run/run_base_test_x86-gcc11.4.0-o3.0000
./h264ref_base.x86-gcc11.4.0-o3 -d foreman_test_encoder_baseline.cfg
运行10s
perf record -g

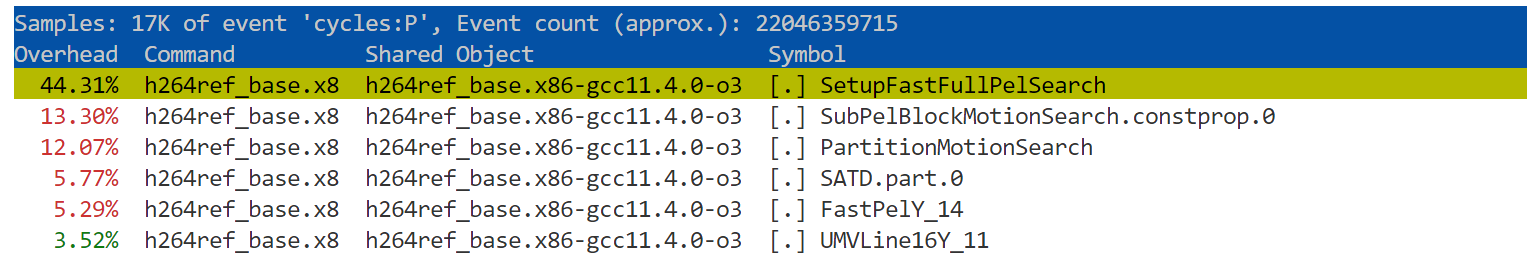

发现热点代码
核心函数1
接近一半时间在SetupFastFullPelSearch
// max_pos = 1089
for (pos = 0; pos < max_pos; pos++)
abs_y = offset_y + spiral_search_y[pos]; // 访问稀疏数组
abs_x = offset_x + spiral_search_x[pos];
...
orgptr = orig_blocks;
// blky, y 没用，相当于把内层计算执行16次
for (blky = 0; blky < 4; blky++)
{
LineSadBlk0 = LineSadBlk1 = LineSadBlk2 = LineSadBlk3 = 0;
for (y = 0; y < 4; y++)
{
// static pel_t *(*PelYline_11) (pel_t *, int, int, int, int);
// 这是一个函数指针，FastLine16Y_11, 其中abs_y++
refptr = PelYline_11 (ref_pic, abs_y++, abs_x, img_height, img_width);

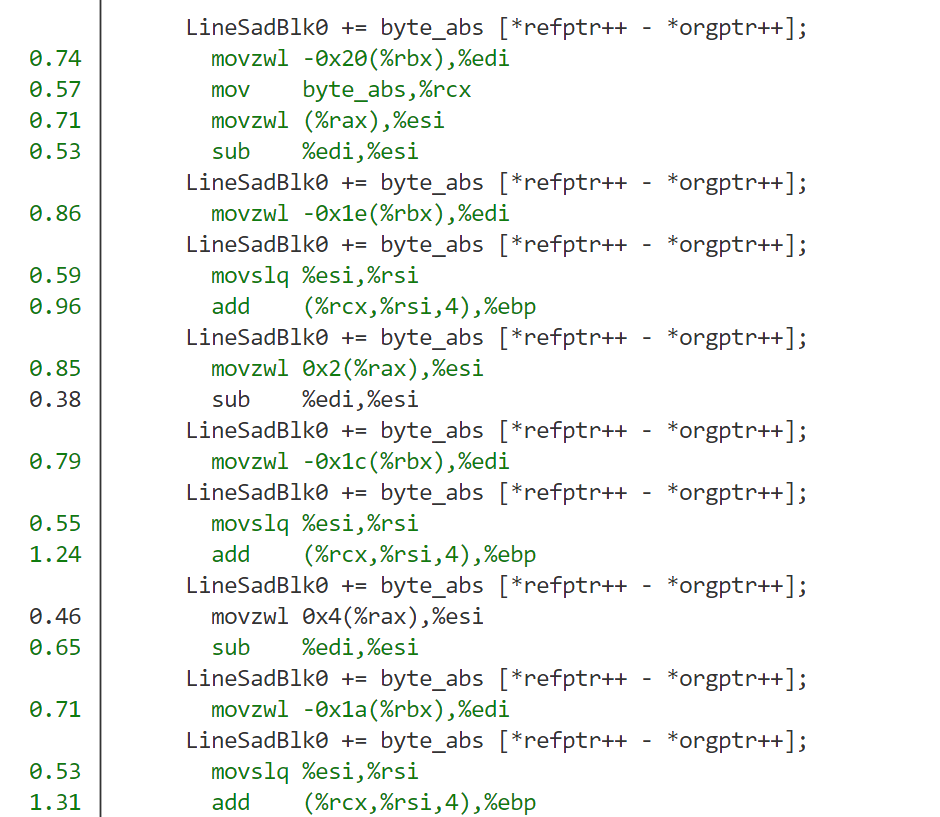

// 访问内存数据，其中双指针不断++
LineSadBlk0 += byte_abs [*refptr++ - *orgptr++];
LineSadBlk0 += byte_abs [*refptr++ - *orgptr++];
LineSadBlk0 += byte_abs [*refptr++ - *orgptr++];
// 16个访存，++
}
block_sad[bindex++][pos] = LineSadBlk0;
block_sad[bindex++][pos] = LineSadBlk1;
block_sad[bindex++][pos] = LineSadBlk2;
block_sad[bindex++][pos] = LineSadBlk3;
}
}
// height=144, width=176
pel_t *FastLine16Y_11 (pel_t *Pic, int y, int x, int height, int width)
{
return &Pic [y*width+x];
} // y * 176 + x
在这个三重循环中
p *spiral_search_y@20
$9 = {0, -1, 1, -1, -1, 0, 0, 1, 1, -2, 2, -2, 2, -2, 2, -2, -2, -1, -1, 0}
p *spiral_search_x@20
$12 = {0, 0, 0, -1, 1, -1, 1, -1, 1, -1, -1, 0, 0, 1, 1, -2, 2, -2, 2, -2}
p *ref_pic@20 值比较大
$27 = {50, 216, 255, 238, 255, 255, 255, 252, 248, 255, 253, 252, 252, 253, 255, 243, 252, 253, 253, 254}
p orig_blocks=orgptr
$45 = {43, 216, 255, 249, 251, 255, 254, 253, 251, 252, 255, 255, 255, 254, 254, 253, 48, 198, 193
*refptr = 50， *orgptr = 43
p *byte_abs@20
$30 = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19}
其中核心就是refptr, orgptr 数组的值比较随机化
而byte_abs [refptr++ - orgptr++] 间接访存可能难以预测，但是这和ICache stall 无关啊，这最多算是L2Bound 才对啊，而且byte_abs宽度只有512位，应该不是瓶颈才对
切片793 gem5 数据
看看切片h264ref_foreman.baseline_793/m5out
"h264ref_foreman.baseline": {
"insts": "525821825911",
"points": {
"793": "0.139477",
"15388": "0.0464417",
"19006": "0.0133125",
"369": "0.0950515"
指令占比
IntAlu 10322429 51.14%
MemRead 6645749 32.92%
MemWrite 1670628 8.28%
ipc 3.55
system.cpu.iew.dispatchStallReason::NoStall 22986109 # Number of dispatch stall reasons each tick (Total) (Count)
system.cpu.iew.dispatchStallReason::IcacheStall 5444280 # Number of dispatch stall reasons each tick (Total) (Count)
system.cpu.iew.dispatchStallReason::FragStall 7485556 # Number of dispatch stall reasons each tick (Total) (Count)
system.cpu.iew.dispatchStallReason::MemDQBandwidth 2516134
system.cpu.iew.dispatchStallReason::CommitSquash 2889448 # Number of dispatch stall reasons each tick (Total) (Count)
system.cpu.iew.dispatchStallReason::total 43696680
system.cpu.iew.branchMispredicts 36660
看这个里面主要的几个还是icache Stall, 计算瓶颈没有太大，还有MemDQBandwidth 也有一些
核心函数2
看看PartitionMotionSearch 函数（另一个SubPelBlockMotionSearch 核心循环还是计算指令）
//===== loop over all search positions =====
for (pos=0; pos<max_pos; pos++, block_sad++)
{
if (*block_sad < min_mcost)
{
cand_x = offset_x + spiral_search_x[pos];
// ***
}
}
if (*block_sad < min_mcost) ▒
15.63 │21a8: mov (%r12,%rax,4),%esi ▒
16.02 │ cmp %r13d,%esi ▒
│ ↓ jge 21f6 ▒
│ cand_x = offset_x + spiral_search_x[pos]; ▒
2.38 │ mov (%r10,%rax,4),%ecx ▒
│ cand_y = offset_y + spiral_search_y[pos]; ▒
// 。。。 ▒
│ for (pos=0; pos<max_pos; pos++, block_sad++) ▒
19.81 │21f6: add $0x1,%rax ◆
18.40 │ cmp %rdi,%rax ▒
│ ↑ jne 21a8
发现这个函数核心开销还是一个小循环，然后还得不断if 判断，很可能不进入if 条件内，而是不断i++，这里很可能导致前端的fragment, 或者是two-taken 才能缓解。
切片793核心循环
最后验证一下h264_baseline 中793 和核心循环是什么, 使用commitTrace + python 脚本分析得到
Top 10 most common basic blocks:
Count: 305728
Instructions:
0x67588: c_lw a0, 0(a3)
0x6758a: c_addi a3, 4
0x6758c: bge a0, s5, 74
Count: 305323
Instructions:
0x675d6: c_addiw a4, 1
0x675d8: c_addi a1, 4
0x675da: c_addi a2, 4
0x675dc: bne s2, a4, -84
刚好对应PartitionMotionSearch中的for 循环， 下面是objdump
67588: 4288 lw a0,0(a3) // if 比较
6758a: 0691 addi a3,a3,4
6758c: 05555563 bge a0,s5,675d6 <PartitionMotionSearch+0x192c>
675d6: 2705 addiw a4,a4,1 // for i++
675d8: 0591 addi a1,a1,4
675da: 0611 addi a2,a2,4
675dc: fae916e3 bne s2,a4,67588 <PartitionMotionSearch+0x18de>
369切片
system.cpu.ipc 3.765852
system.cpu.scheduler.IQ_ldu.full 30949 # count of iq full (Count)
system.cpu.scheduler.IQ_ldu.bwfull 3853877
system.cpu.iew.dispatchedInsts 21391321 # Number of instructions dispatched to IQ (Count)
system.cpu.iew.dispSquashedInsts 0 # Number of squashed instructions skipped by dispatch (Count)
system.cpu.iew.dispLoadInsts 7638219 # Number of dispatched load instructions (Count)
system.cpu.iew.dispStoreInsts 1453510
system.cpu.iew.iqFullEvents 3896719
system.cpu.iew.dispatchStallReason::MemDQBandwidth 7228268
system.cpu.commit.committedInstType_0::IntAlu 10461949 52.31% 52.31%
system.cpu.commit.committedInstType_0::MemRead 7389594 36.95%
这里的MemDQBandwidth 较高
并且load指令很高，可能是访存bound
核心循环， 长达100条指令的一个基本块！对应SetupFastFullPelSearch 函数
Count: 87120
Instructions:
0x64106: lhu t6, 0(a0)
0x6410a: lhu s11, -32(s0)
0x6410e: lhu t3, 4(a0)
0x64162: subw a6, a6, s6
0x64166: sh2add t6, t6, a5
0x6427e: addw t6, t6, t3
0x64282: addw s2, a6, a3
0x64286: addw s3, t6, t1
0x6428a: beq s4, a5, 66
其中主要是load, store, sub, sh2add, add 这四类指令
IssueQue(name='IQ_stu', inoutPorts=2, size=2*24, fuType=[WritePort()]),
IssueQue(name='IQ_ldu', inoutPorts=2, size=2*24, fuType=[ReadPort()]),
IssueQue(name='IQ_stu', inoutPorts=3, size=3*16, fuType=[WritePort()]),
IssueQue(name='IQ_ldu', inoutPorts=3, size=3*16, fuType=[ReadPort()]),
神奇，把发射队列宽度更改后，RTL那边是1个Load IQ + 1 Store IQ + 1 Ld/St IQ, 每个能发射两条指令，对应最多能发射3个Load指令
改了之后，ipc 从3.76 提升到4.181760， 提升了10%！
system.cpu.iew.dispatchStallReason::MemDQBandwidth 8010 下降非常多！
score：
h264ref 382.775 22130.0 19.272 1.0
h264 的分数也从17.63分（6发射）， 18.34分（8发射）提升到19.27分，至少目前gem5和RTL 分数比较一致了！
结论
目前h264 的计算、访存等并不存在瓶颈
还是在取指令模块，由于for循环内不断有if判断，导致取指带宽不足
需要two taken 来解决！
解决后，ipc 能从3.5到6， 分数从(15->25 ) * 13% = 1.3分，预估能带来1分多的提升。
此外，修改成3个Load IQ 也能带来1分的性能提升。
